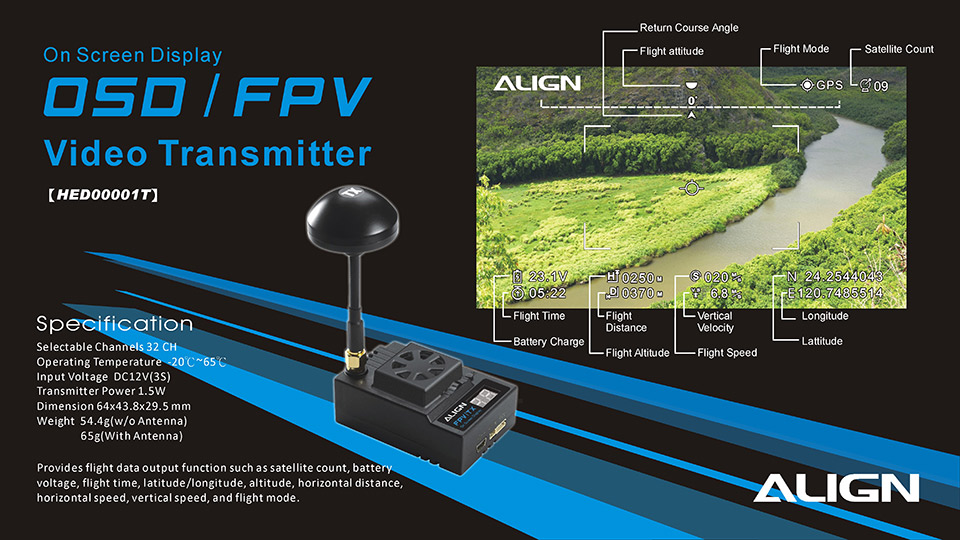

亞拓OSD+FPV影像發射器V1.1程式免費更新...

[複製鏈接]

chcujan

260 主題	0 好友	1萬積分

飛行上尉

小蝸牛

Rank: 9 Rank: 9 Rank: 9 Rank: 9 Rank: 9 Rank: 9 Rank: 9 Rank: 9 Rank: 9

發消息

電梯直達

1^#

發表於 2014-12-2 20:29 |只看該作者 |倒序瀏覽

因應市售多種CCD相機規格，解決使用搭配相容性問題，這裡推出最新OSD+FPV影像發射器V1.1版本更新。
可至下列網址下載更新程式：
http://www.align.com.tw/download/osd/

或點我下載更新程式

V1.1 程式更新特點：
主要升級內容為：相容於更多市售CCD 相機規格。

注意事項：
更新程式前，請先拔除APS-M與PCU連接線。

分享0 收藏0

TEAM ALIGN

引用回復

舉報

chcujan

260 主題	0 好友	1萬積分

飛行上尉

小蝸牛

Rank: 9 Rank: 9 Rank: 9 Rank: 9 Rank: 9 Rank: 9 Rank: 9 Rank: 9 Rank: 9

發消息

2^#

發表於 2014-12-2 20:29 |只看該作者

本帖最後由 chcujan 於 2014-12-2 20:47 編輯

程式更新步驟

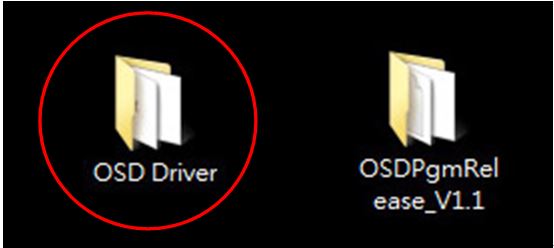

1.按右鍵解開壓縮檔於桌面，會有兩個資料夾，請開啟OSD Driver檔案夾。

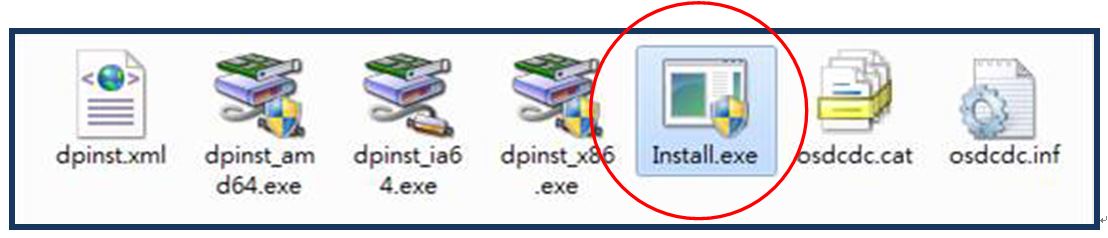

2.選擇Install.exe 安裝OSD 驅動程式。

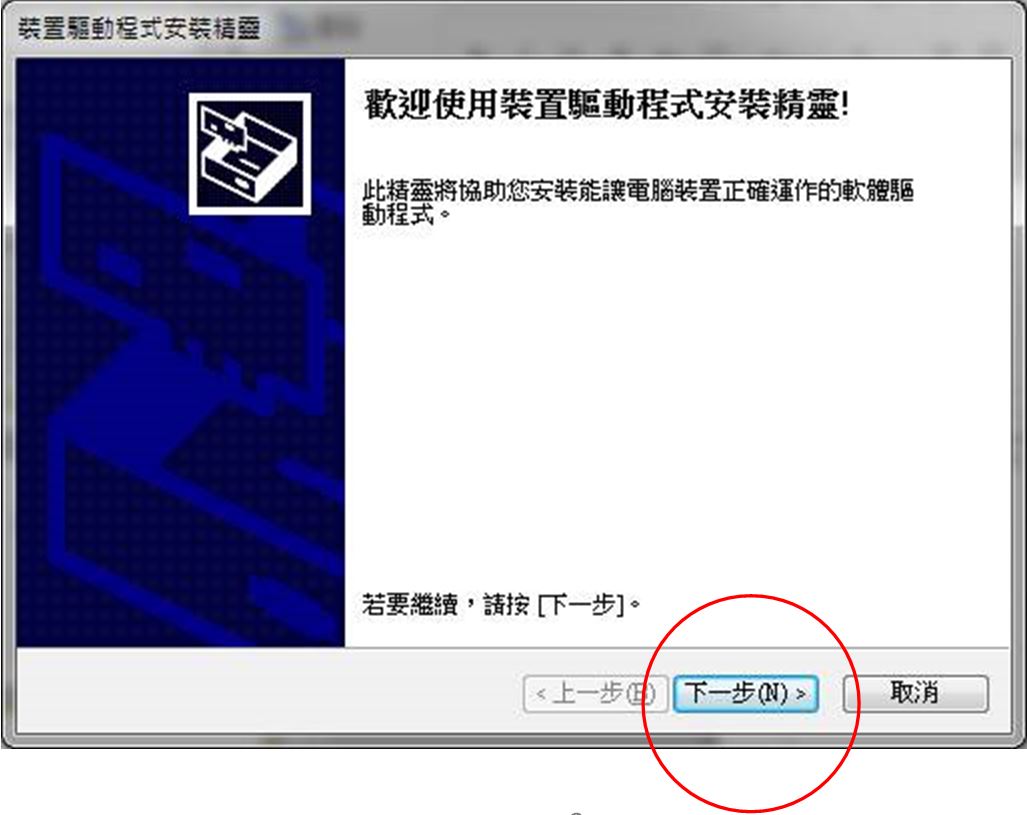

3.按下步繼續。

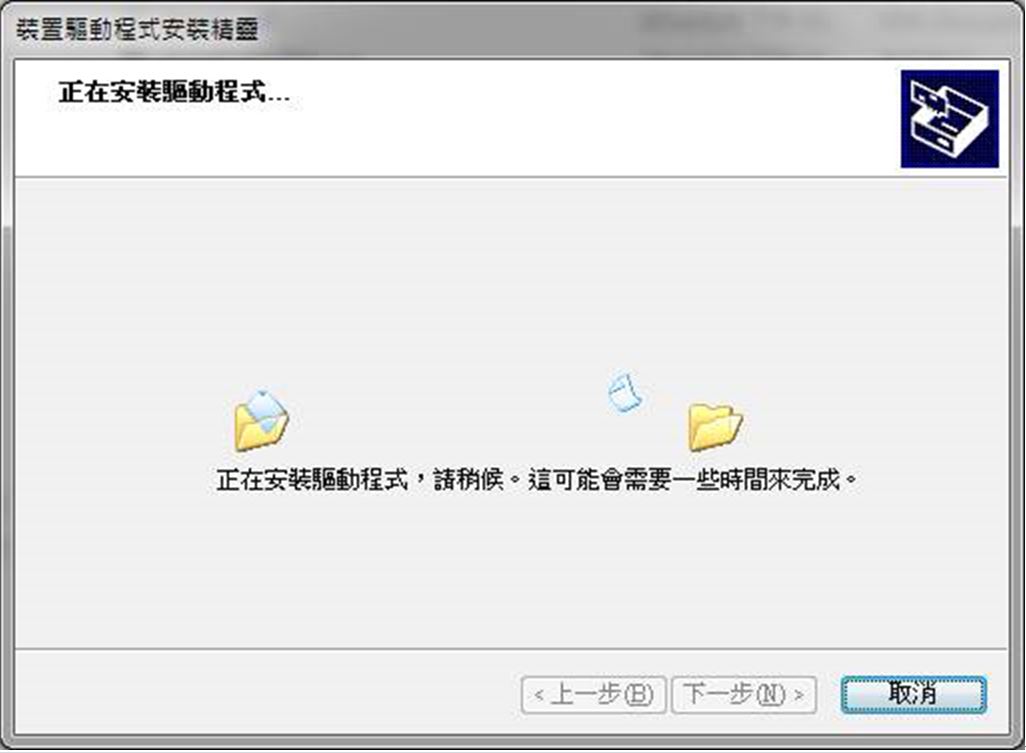

4.安裝驅動程式中。

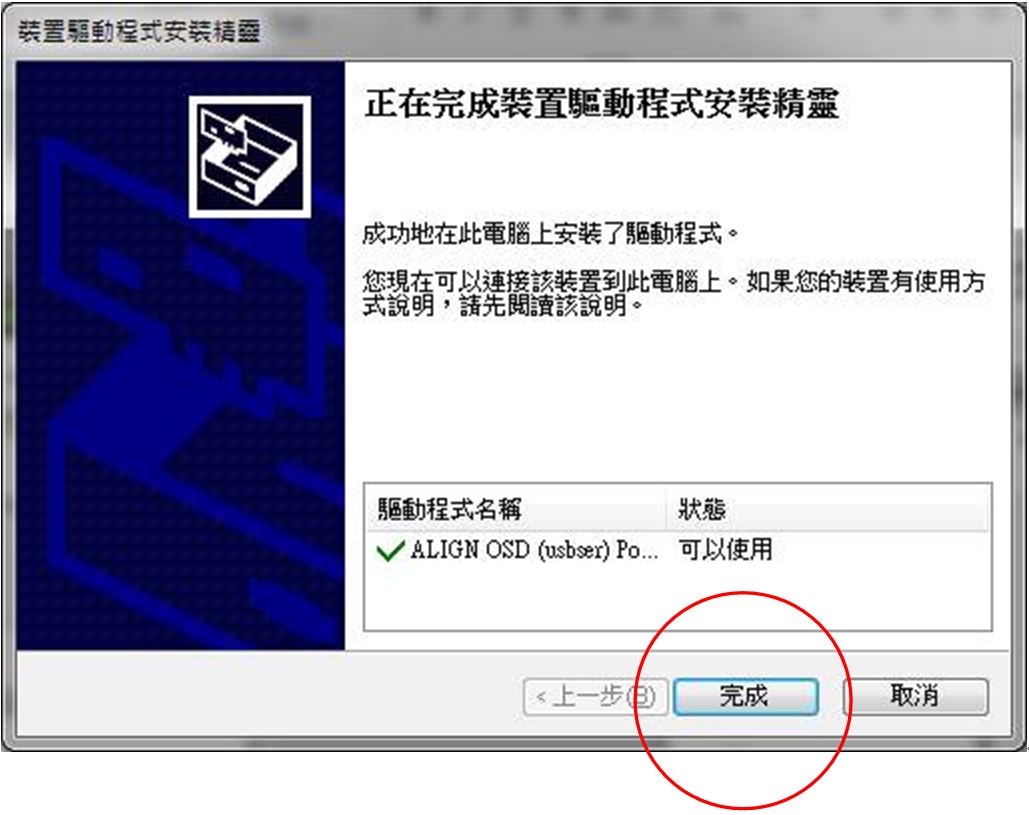

5.點選完成結束驅動程式安裝。

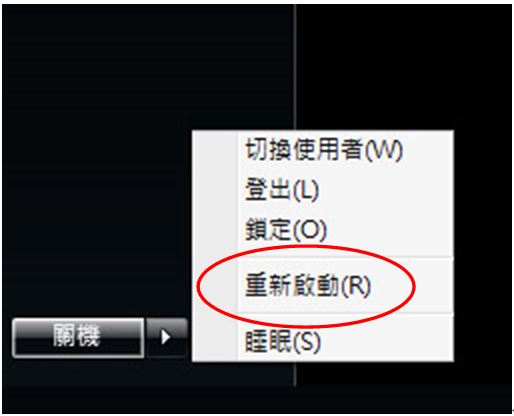

6.安裝完驅動程式後，請將電腦重新開機。

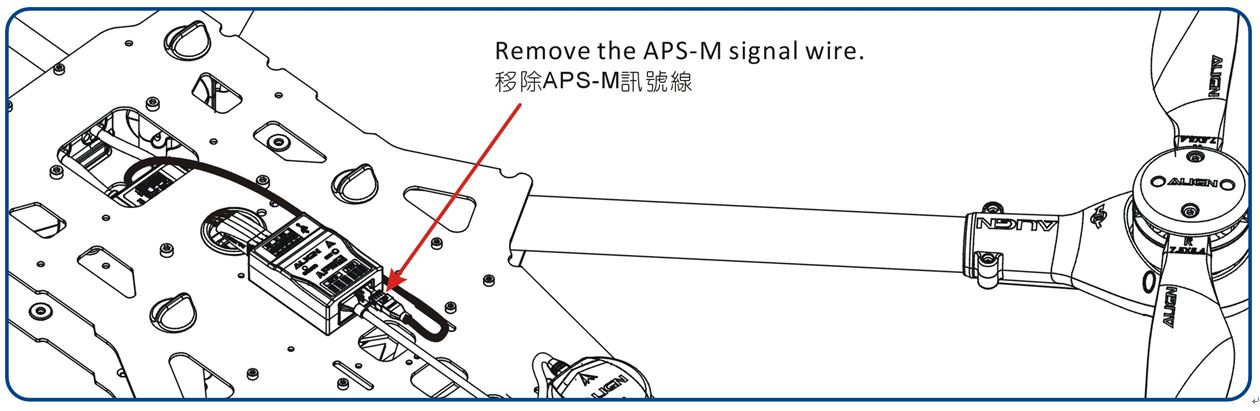

7.拔掉APS-M與PCU的連接線。

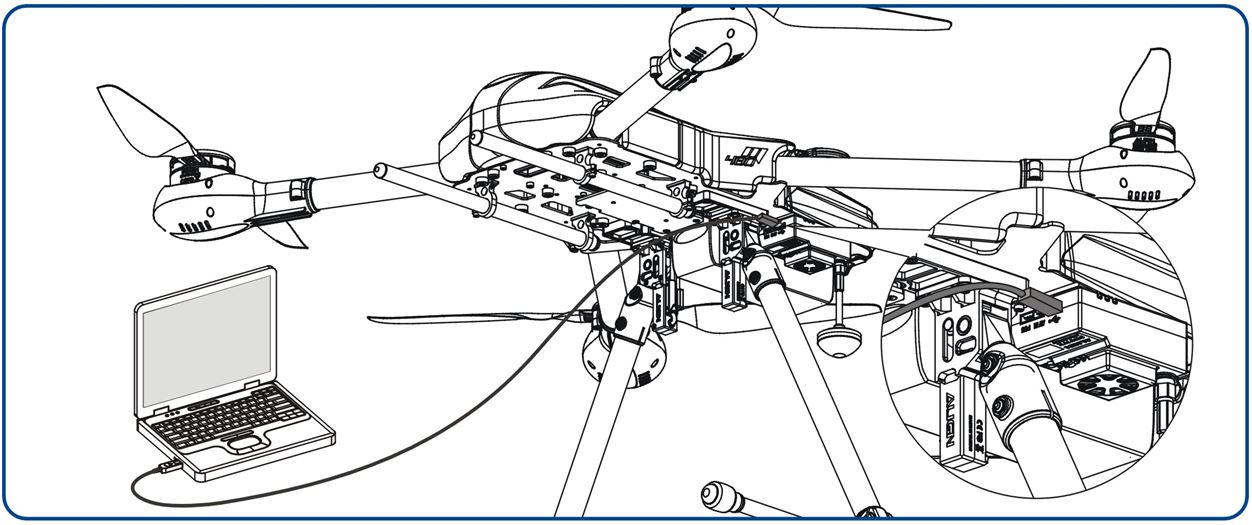

8.請將Mini USB連接電腦與OSD+FPV影像發射器。

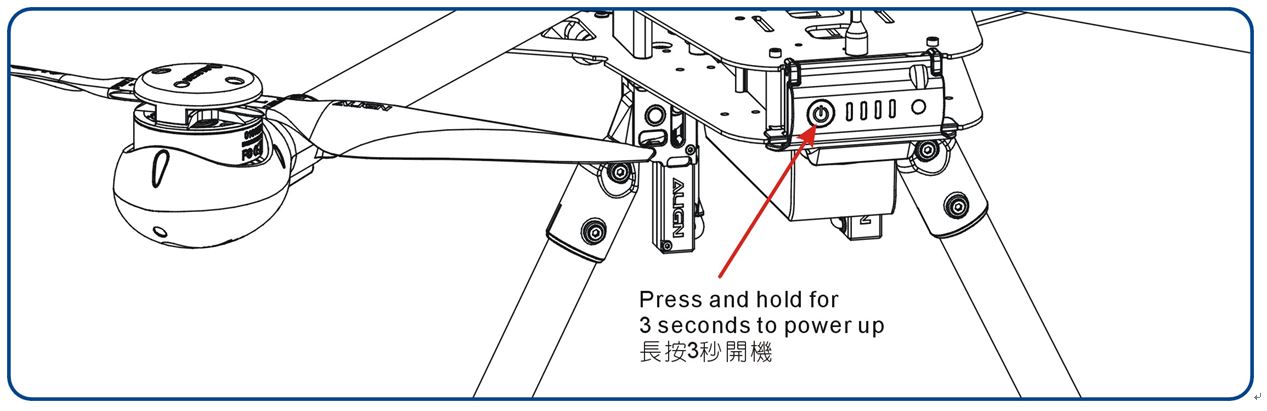

9.開啟PCU電源。

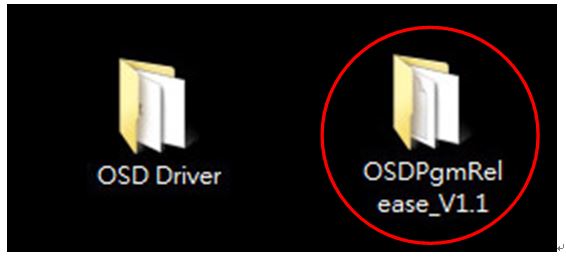

10.開啟AlignOSDProgramming檔案夾

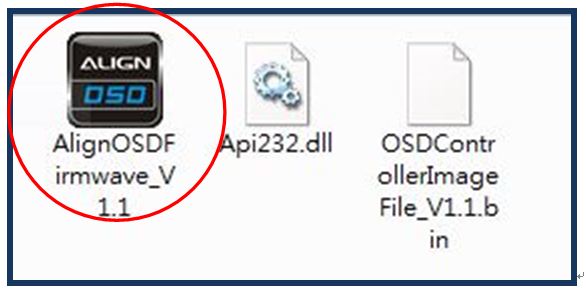

11.選擇Install.exe 自動執行檔。

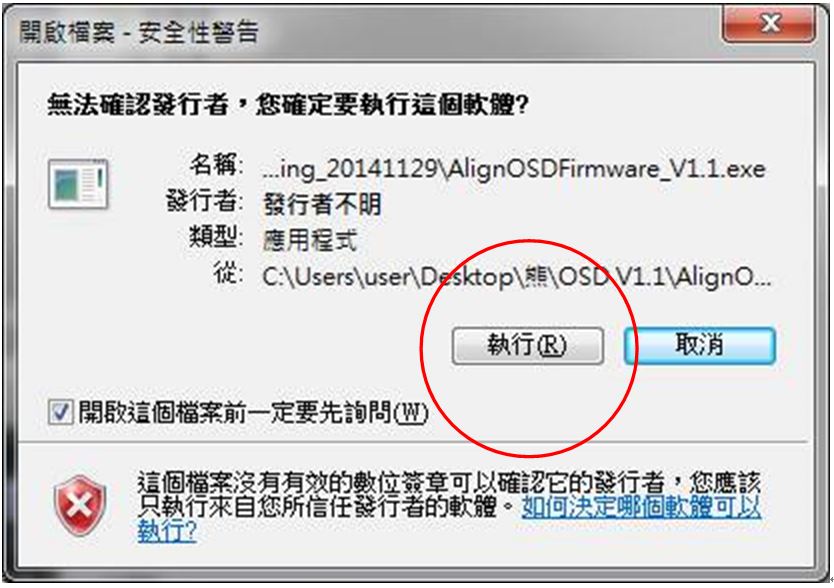

12.點選執行。

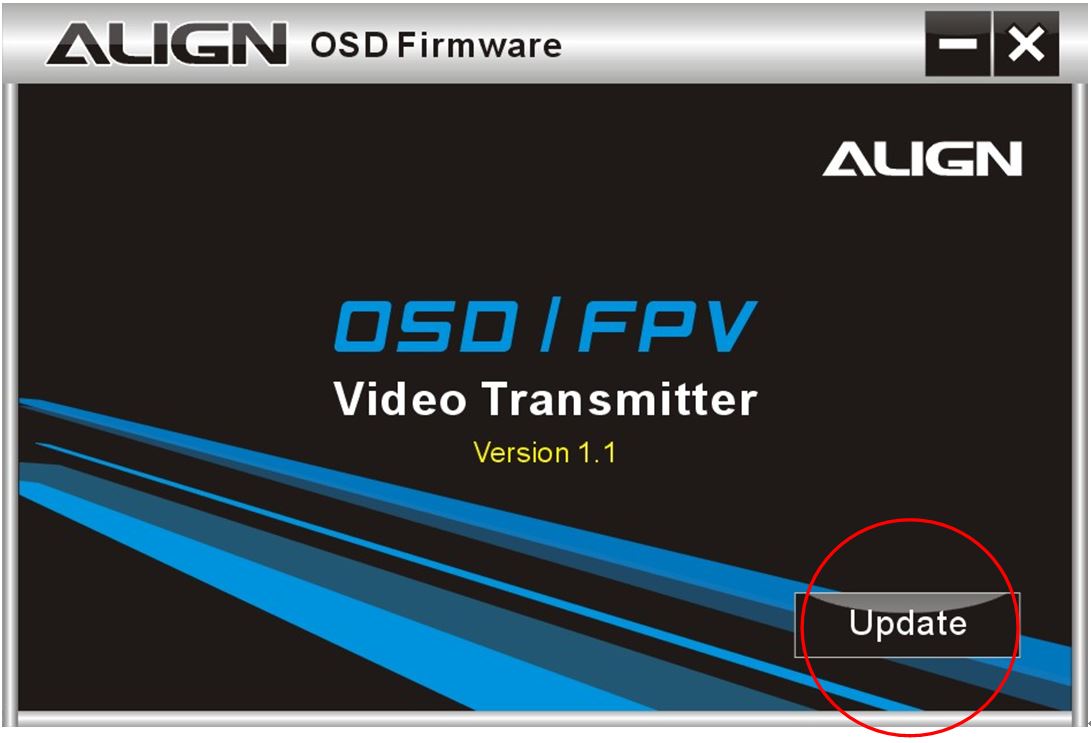

13.出現更新頁面，按”Update”鍵進行更新。

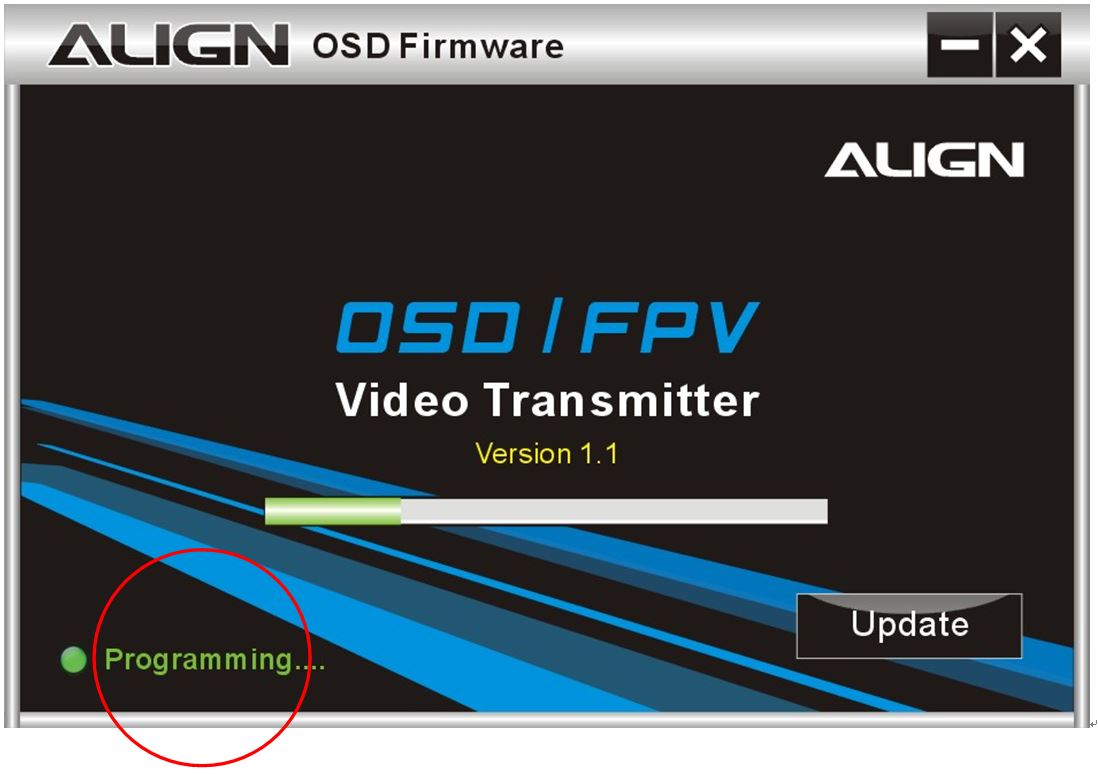

14.程式更新中。

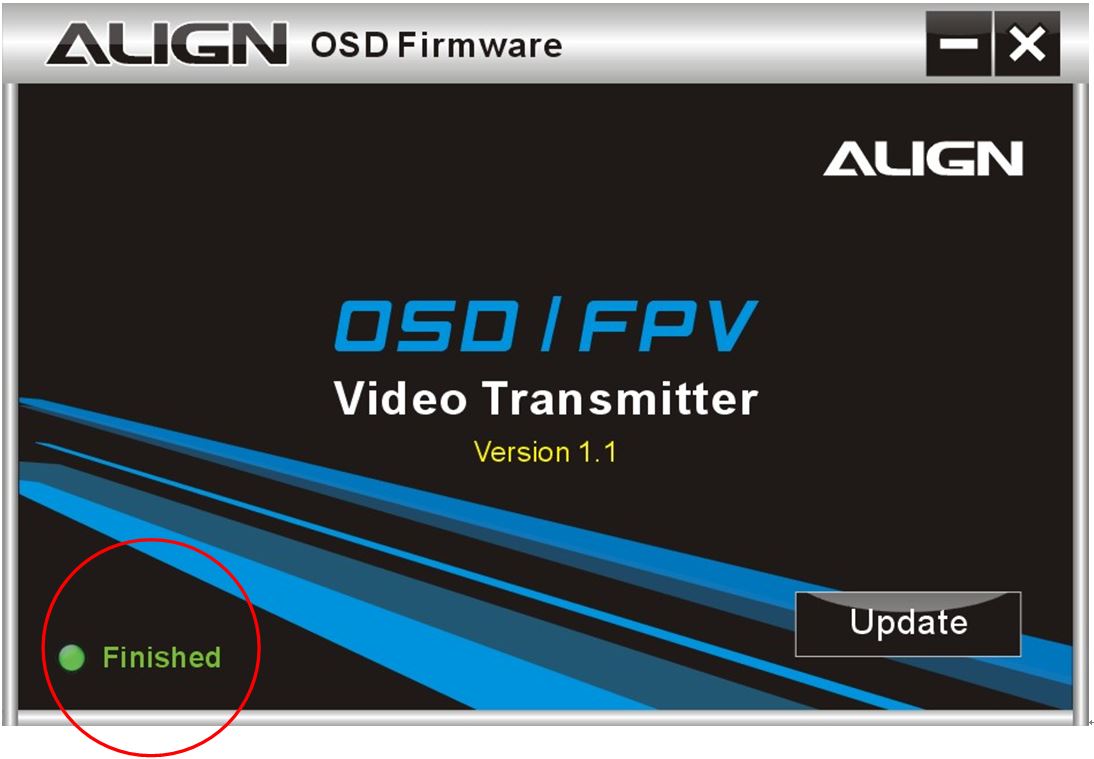

15.程式更新完成。

TEAM ALIGN

引用回復

舉報

lexus_chang

44 主題	0 好友	9010 積分

飛行中尉

Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8

發消息

3^#

發表於 2014-12-2 21:37 |只看該作者

感謝分享~~

========
ALIGN T-REX 550E PRO DFC
ALIGN T-REX 450L Dominator No.1
ALIGN T-REX 450L Dominator No.2
ALIGN T-REX 450 PRO DFC
ALIGN T-REX 450 PLUS DFC
ALIGN => T6
FUTABA => 14SG
========

引用回復

舉報

阿翰

103 主題	1 好友	1萬積分

飛行中尉

Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8

發消息

4^#

發表於 2014-12-2 21:56 |只看該作者

想請問一下小蝸牛.我的機子在定點停旋時所有的影像都很正常.但只要開始往前移動
osd回傳到地面的顯示器就開始不穩定.但錄下的影像是正常的.這情況會是怎樣的問題

瀚翔遙控
購物網:http://www.han3dfly.com
高雄市岡山區白米里光潭路86號
0960143666

引用回復

舉報

BearWang

0 主題	0 好友	23 積分

新手上路

Rank: 1

發消息

5^#

發表於 2014-12-2 22:17 |只看該作者

感謝分享

引用回復

舉報

神童

27 主題	0 好友	1萬積分

飛行上尉

Team Align

Rank: 9 Rank: 9 Rank: 9 Rank: 9 Rank: 9 Rank: 9 Rank: 9 Rank: 9 Rank: 9

發消息

6^#

發表於 2014-12-2 22:37 |只看該作者

阿翰發表於 2014-12-2 21:56
想請問一下小蝸牛.我的機子在定點停旋時所有的影像都很正常.但只要開始往前移動
osd回傳到地面的顯示器就開 ...

5.8G時無線傳輸原本就會有一滴點不穩定所以影像有時候會些許的閃爍
錄的影像沒問題是因為影像錄在你的SD卡所以當然沒問題

一個好的飛手,不單要有好的飛行技術,更重要的是要能夠與人交流,幫助別人,帶動一種飛行文化,單單是飛得好,其自身價值是無法完全顯現的---節錄Alen Szabo Jr 與 brandon Xue 的對話

引用回復

舉報

woody0116

288 主題	3 好友	2萬積分

飛行少校

直升機愛好者

Rank: 10

發消息

7^#

發表於 2014-12-2 23:24 |只看該作者

感謝分享

450 Sport x1;450 Pro;500 x4 ;600ESP x1;600N x2 ;600 Pro x1;700 E x1

引用回復

舉報

thomas1016

8 主題	0 好友	358 積分

中級會員

Rank: 3 Rank: 3 Rank: 3

發消息

8^#

發表於 2014-12-3 01:14 |只看該作者

本帖最後由 thomas1016 於 2014-12-3 08:46 編輯

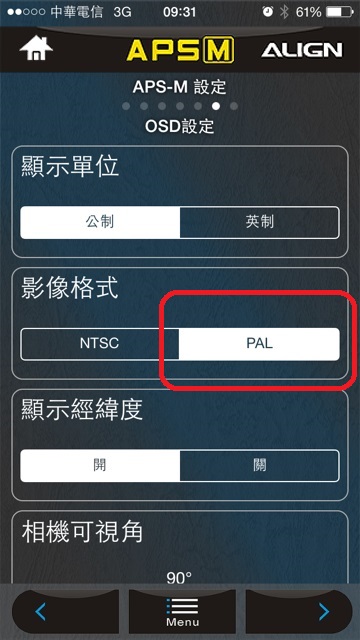

更新成功, 漂亮, 我就是要這個, 只是有一點要注意, 一般 CCD鏡頭幾乎都是 PAL 格式, 因此必須在更新完畢之後, 再到 APS-M 的設定中, 至OSD設定頁面裡, 在影像格式選擇 PAL, 畫面才會正常!! 以上提供給飛友參考！

感謝!!

引用回復

舉報

aiai55

3 主題	0 好友	348 積分

中級會員

Rank: 3 Rank: 3 Rank: 3

發消息

9^#

發表於 2014-12-3 08:25 |只看該作者

thomas1016 發表於 2014-12-3 01:14
更新成功, 漂亮, 我就是要這個, 只是有一點要注意, 一般 CCD鏡頭幾乎都是 PAL 格式, 因次必須在更新完畢之 ...

謝謝大大提醒

ALIGN T-rex 100X
ALIGN T-rex 450L 6S
ALIGN T-rex 500 PRO DFC

美國手

引用回復

舉報

gary168

3 主題	0 好友	1263 積分

金牌會員

Rank: 6 Rank: 6 Rank: 6 Rank: 6 Rank: 6 Rank: 6

發消息

10^#

發表於 2014-12-3 08:51 |只看該作者

經由小蝸牛詳細解說步驟及THOMAS大補充提醒，馬上就完成更新，贊吶。

引用回復

舉報

bg1bny

4 主題	0 好友	258 積分

中級會員

Rank: 3 Rank: 3 Rank: 3

發消息

11^#

發表於 2014-12-3 09:00 |只看該作者

感谢分享

引用回復

舉報

吳仁遠

27 主題	1 好友	1萬積分

飛行中尉

Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8

發消息

12^#

發表於 2014-12-3 09:35 |只看該作者

非常好用感謝分享

引用回復

舉報

k760724k

10 主題	8 好友	2萬積分

飛行少校

Rank: 10

發消息

13^#

發表於 2014-12-3 10:16 |只看該作者

感謝分享

ALIGN T-rex 450 SPORT FBL
ALIGN T-rex 450 PRO DFC 6S
ALIGN T-rex 550E DFC
ALIGN T-rex 700E PRO DFC

Spektrum DX8 Mode 1
Fly your dream

引用回復

舉報

猛男阿毛

39 主題	1 好友	1351 積分

金牌會員

Rank: 6 Rank: 6 Rank: 6 Rank: 6 Rank: 6 Rank: 6

發消息

14^#

發表於 2014-12-3 11:30 |只看該作者

誰知道副檔名，man對的嗎？
什麼軟體可以解

亞拓 150 dfc
亞拓 450 sport 3g
亞拓 500 pro dfc 3gx
亞拓 600 pro dfc 3gx aps fpv
亞拓 800 pro dfc 3gx aps fpv掛單眼相機
亞拓 M470 掛GOPRO
亞拓 M690L 掛D810
目前空拍居多
搖控器：futaba 14 sg ,futaba 14 sg

引用回復

舉報

小新

18 主題	0 好友	4761 積分

飛行少尉

Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7

發消息

15^#

發表於 2014-12-3 14:05 |只看該作者

thomas1016 發表於 2014-12-3 01:14
更新成功, 漂亮, 我就是要這個, 只是有一點要注意, 一般 CCD鏡頭幾乎都是 PAL 格式, 因此必須在更新完畢之 ...

感謝 thomas1016大大提醒！
如果您之前使用的PAL系統CCD鏡昇不相容，無法顯示OSD資訊，在昇級完成後，記得到APS-M的OSD設定裡面，將輸出改成PAL格式，這樣就可以正常顯示了。


引用回復
