FUTABS R6106是否能用在3GX

阿柳

如題，小弟把搖控設備從DSM2還成FASST,買了個六動小接收R6106,想用在550  3GX上，不知道可不可以？要怎麼接？

steph280

3GX 有 SBUS專用接頭.  建議買一個用SBUS的接收機, 如 6202SB, 6203SB, 6208SB 等.  這樣接到3GX只需用一條線.

steph280

當然R6106也可以, 只是要用傳統六條線接法: 1-AIL, 2-ELE, 3-THR, 4-RUD, 5-GYRO, 6-PIT

阿柳

原帖由 steph280 於 2012-7-24 03:43 發表
當然R6106也可以, 只是要用傳統六條線接法: 1-AIL, 2-ELE, 3-THR, 4-RUD, 5-GYRO, 6-PIT

謝謝steph大回復
若當一般接收機用時，是不是舵機一樣接在3GX上，用3GX附得兩條三色排線連接到接收的信號端，電變則接在第三動？
這顆先頂著用，下次買接收時會注意點。

劉嘉富

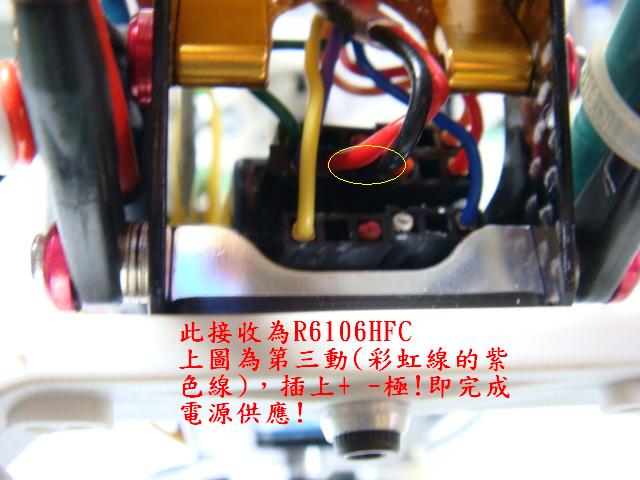

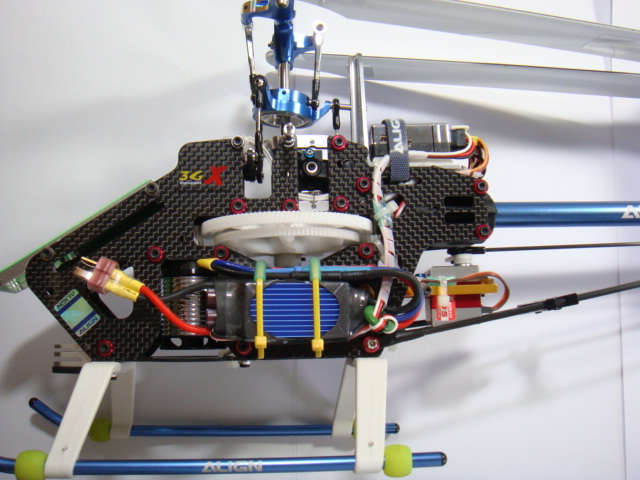

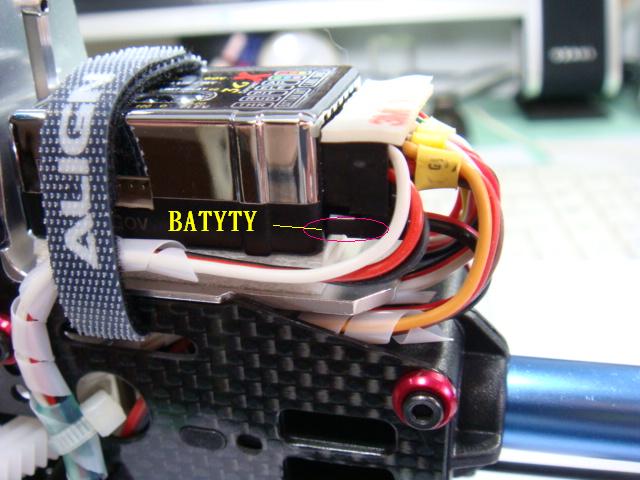

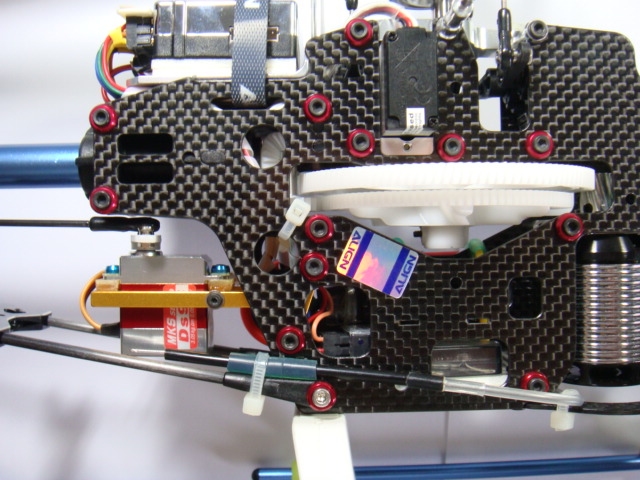

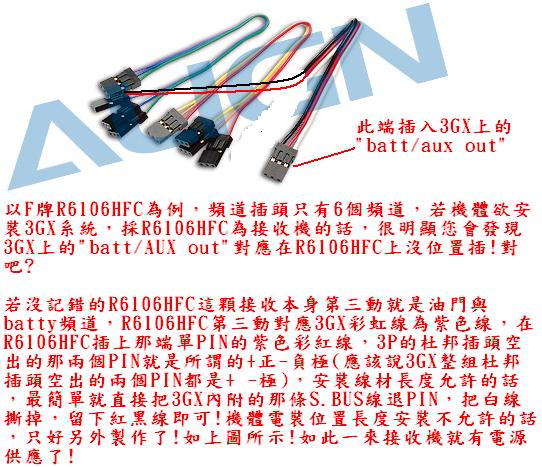

接法如下!機體為450 PRO V2 DFC 3GX，接收機為FUTABA R6106HFC，請參考囉!有錯誤請指教，小弟是這樣接的!絕對沒問題!

阿柳

原帖由 劉嘉富 於 2012-7-24 13:59 發表
接法如下!機體為450 PRO V2 DFC 3GX，接收機為FUTABA R6106HFC，請參考囉!有錯誤請指教，小弟是這樣接的!絕對沒問題!

非常感謝嘉富兄圖文並茂詳細的解說，今晚回去照著接，謝謝！

mhshiao

請問一下，我看網站上3GX的設定影片說明
那條紅白黑的電線，接到3GX的是插在S.BUS/BIND孔位
而不是插到BATT/ AUX OUT孔位ㄋㄟ，但是大大的圖說中是說接到BATT/ AUX OUT

所以想再請教確認一下～

紫獼猴

原帖由 mhshiao 於 2012-7-27 13:03 發表
請問一下，我看網站上3GX的設定影片說明
那條紅白黑的電線，接到3GX的是插在S.BUS/BIND孔位
而不是插到BATT/ AUX OUT孔位ㄋㄟ，但是大大的圖說中是說接到BATT/ AUX OUT

所以想再請教確認一下～

基於3GX本身備具有油機定速器功能，所以在影片說明中基於要讓這功能，能正確的使用既孔位安插正確，故通常由3GX供電給接收機的電源，以3GX內S.BUS/BIND孔位輸出！這是為了要讓定速器訊號走位正確～

基本上3GX內的正與負電源在任意插槽中等同位置的正或負PIN腳都是負負負...相通，正正正.....相通～唯獨訊號PIN腳位是各自獨立！！

以5樓飛友安裝方式，因為是要由3GX提供電源給接收機所以只用到正與負兩電極，所以插在BATT/ AUX OUT孔位也是可以！！

熊大

感謝分享唷

kinbo

又學到一些技巧.受益匪淺
