鐵漢改造3G傳輸線

chance

今天拿著亞拓的3G傳輸線進行設定調整，隨即我就發現一個問題～
我的亞拓550E陀螺感應器放在上面，控制器放在機身內部

更新用USB傳輸線是y型的沒錯，可是.....線不夠長阿？！不過我想了一下，還是有辦法解決的。

更新的時候：
1.先更新感應器，這部份沒問題，按著按鈕，插入傳輸線，然後放開按鈕，就可以升級了。

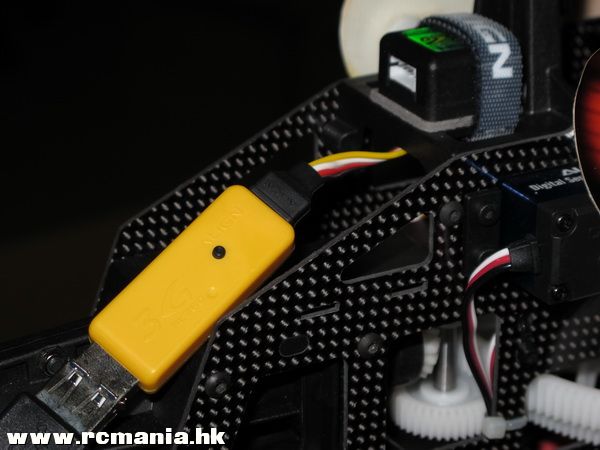

2.更新控制器，插頭在機身內部，實在不好拆，直接把從陀螺儀拆下的線，另一端就是接控制器上，那不用y型線可不可以？我試了一下，直接把控制器與陀螺儀連接那條線，插入USB設定器上～沒問題！這樣就不用深入機身去拔插頭了！

調整的時候：
需要Y型線的兩端個別接入陀螺儀感應器、控制器，這就麻煩了，我一樣不想拆機身裡的線阿！我相信很多人都一樣懶得動理好的線。

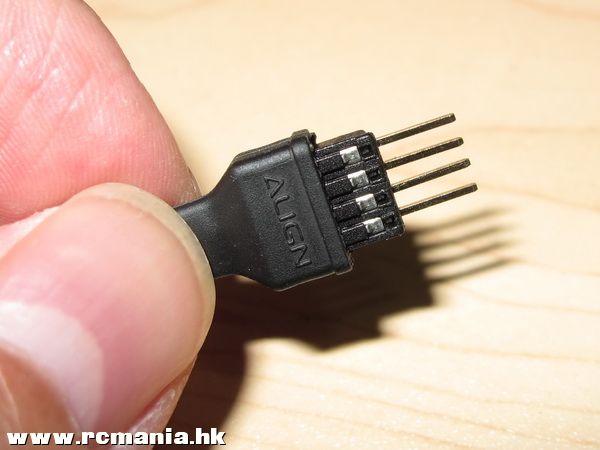

於是乎，我本來打算用兩個分壓母頭針腳焊接在一起，但是針腳寬度不同，所以我把針腳單獨拔出來，這樣一來就成了一種橋接器。

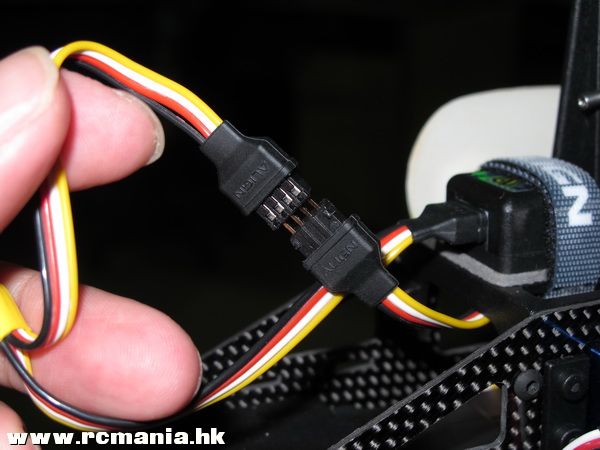

只要我要透過USB調整，我只要拔掉陀螺儀的線，然後將Y型線的公頭插入陀螺儀，把橋接器接上Y型線另一端，把母頭變成公頭，直接接上從陀螺儀拔掉的那條線，這樣一來，我就可以不用動到控制器上的線。

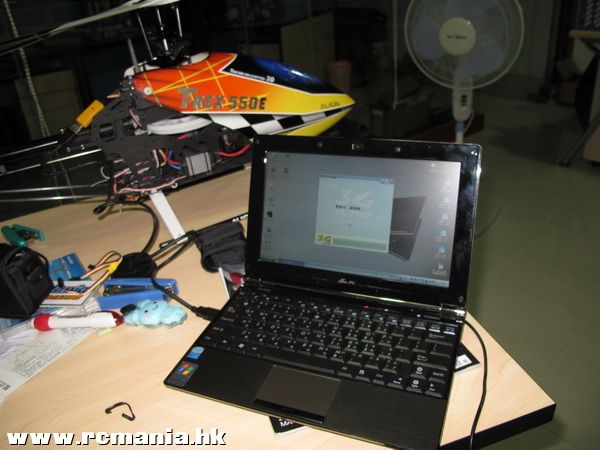

如果是這樣的話，帶個小筆電到戶外調整也比較方便，畢竟一直要深入機身內部拔線，確實挺不方便的。


聽起來很複雜對吧～正所謂有圖有真相，就是這樣啦～

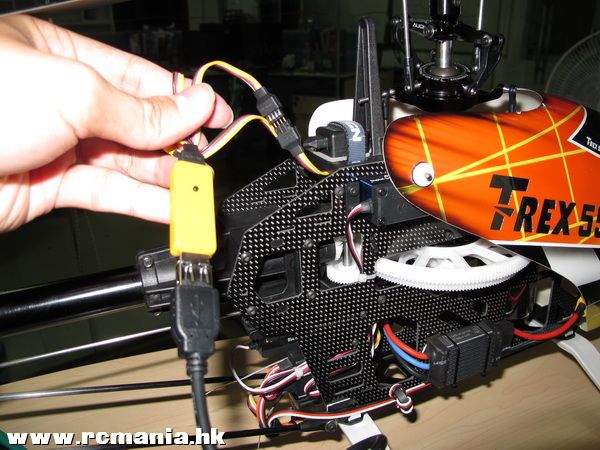

調整時，拔出陀螺儀上的感應器，將y型插入陀螺，一端插入剛才拔掉的那條線上，方便！

建議亞拓，做一個橋接器，要不然就是把y型線一端做成公頭，這樣就可以很方便的使用。




本文同步發表於「鐵漢的測試手記」：
http://www.rcmania.hk/forum/viewthread.php?tid=1941&page=3&extra=#pid12339

(僅於標題增加"鐵漢"兩字，小編輯一下，偶像見諒了)

[ 本帖最後由 vet 於 2010-7-16 10:29 編輯 ]

sanyal

果然是好方法
趕快來ㄑ買


3G傳輸線

frr439

這樣也行的通喔 不虧是鐵漢兄唷。

chance

我覺得這樣的設計應該比較合理，建議亞拓出個橋接器，或者出一條一公一母的Y型線。

8668jp

鐵漢大大..你看這種好像方便些.要用幾PIN自己剪..

遊騎兵

這方法的確方便許多...

ricky79

好實用的文章…真的分便更新和設定…

chance

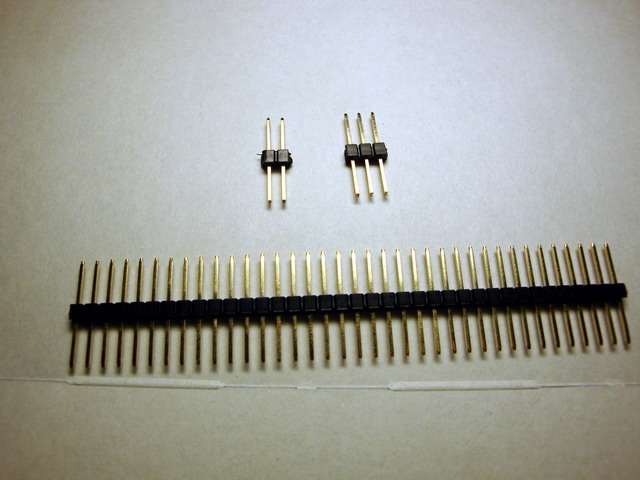

原帖由 8668jp 於 2010-7-15 20:03 發表 鐵漢大大..你看這種好像方便些.要用幾PIN自己剪..69124

其實我是用這個沒錯，但是.....寬度不一樣，所以我才把針腳拆下來

其實好像這個針有點點點粗（我量不到原本的針多粗）
都很怕把金屬插給撐開...

frank0520

阿祥~排針只有分PITCH:2.0/2.54mm等規格,三線伺服機用的是PITCH:2.54mm,亞拓3G看起來那4PIN好像是PITCH:2.0mm

vet

原帖由 chance 於 2010-7-15 15:14 發表
我覺得這樣的設計應該比較合理，建議亞拓出個橋接器，或者出一條一公一母的Y型線。

只要對飛友有益的，亞拓一定會認真討論思考採納。chance偶像為廣大飛友飛的幸福真的很認真很努力，偶像實在愛死您了，啊，是愛死您這份為飛友福址的用心的啦

chance

原帖由 frank0520 於 2010-7-16 08:40 發表 阿祥~排針只有分PITCH:2.0/2.54mm等規格,三線伺服機用的是PITCH:2.54mm,亞拓3G看起來那4PIN好像是PITCH:2.0mm

謝謝你的提醒，所以我把他拆下來用，因為我沒有2.0的排針

[ 本帖最後由 chance 於 2010-7-16 13:38 編輯 ]

8668jp

剛才又拿2.0的插了一下.距離剛剛好.幫你量了針腳.約0.5mm.昨天那2.54的是0.6mm..常用的話還是用2.0比較保險..

chance

原帖由 8668jp 於 2010-7-17 00:05 發表 剛才又拿2.0的插了一下.距離剛剛好.幫你量了針腳.約0.5mm.昨天那2.54的是0.6mm..常用的話還是用2.0比較保險..

對～我就是怕這個

8668jp

原帖由 8668jp 於 2010-7-17 00:05 發表
剛才又拿2.0的插了一下.距離剛剛好.幫你量了針腳.約0.5mm.昨天那2.54的是0.6mm..常用的話還是用2.0比較保險..

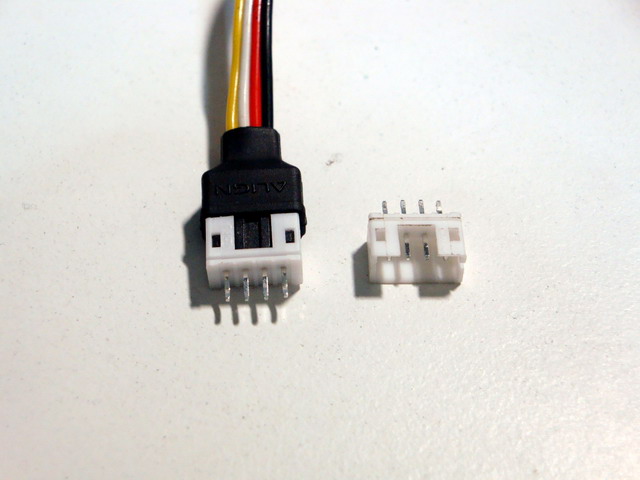

今天又找到了這個插座.應該跟控制器上的是一樣的.(4P-2.0-180度插座).這樣有沒有更方便~

chenkc

原帖由 8668jp 於 2010-7-17 22:41 發表 今天又找到了這個插座.應該跟控制器上的是一樣的.(4P-2.0-180度插座).這樣有沒有更方便~69198

這個不錯  好像是分壓充電的接頭  感謝分享
