MR25 DV-BOX安裝注意事項與說明...

2016-1-6 10:02| 發佈者: may| 查看: 566| 評論: 9|原作者: chcujan

摘要: MR25 DV-BOX不僅外型美觀且兼具實用功能性，輕量化具備良好保護性的優點，可預防MR25重度摔機/機殼脫落後DV機板的重擊受損，安裝DV-BOX時，可以依照以下方式來組裝，需特別注意拆卸DV控制板時，下方的黏貼固定泡棉 . ...

MR25 DV-BOX不僅外型美觀且兼具實用功能性，輕量化具備良好保護性的優點，可預防MR25重度摔機/機殼脫落後DV機板的重擊受損，
安裝DV-BOX時，可以依照以下方式來組裝，需特別注意拆卸DV控制板時，下方的黏貼固定泡棉較黏，請小心慢慢地將DV控制板拆下，
拆卸過用力、粗魯易造成DV控制主板上電子元件的脫落或損毀而無法使用。

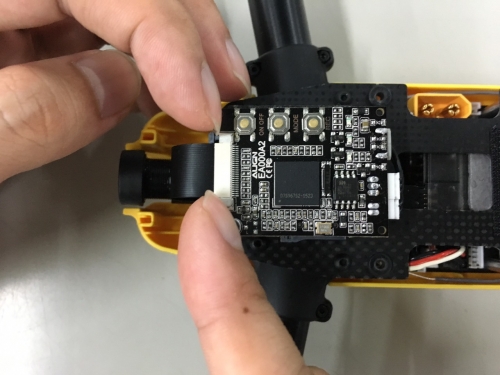

▼先小心退出DV排線插座的壓扣，壓扣未退出前不可直接拉扯出DV排線。

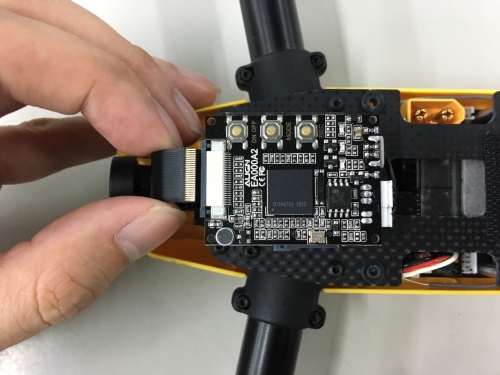

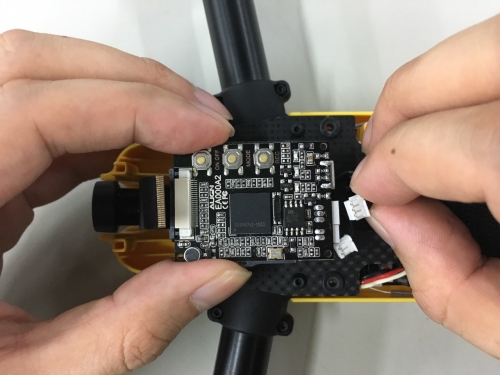

▼將DV排線退出，同時也將3 pin與2 pin接頭退出。

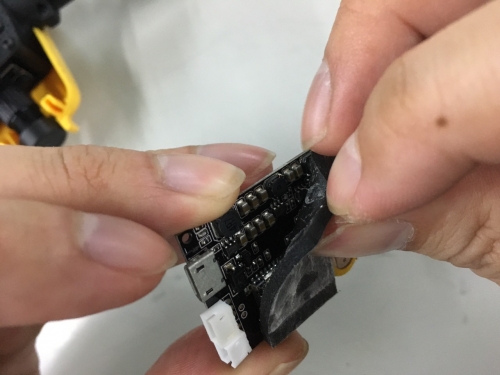

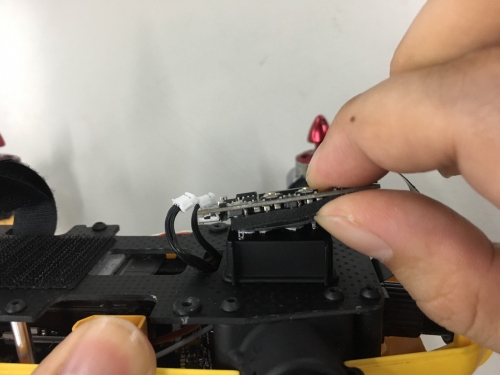

▼拆卸DV攝影機主版時，下方的黏貼固定泡棉較黏，請小心慢慢地將DV控制板拆下，
拆卸過用力、粗魯易造成DV控制板損毀無法使用。

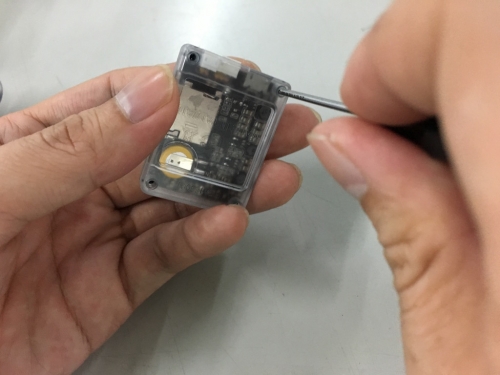

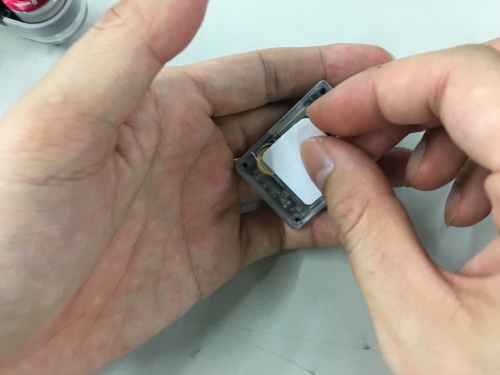

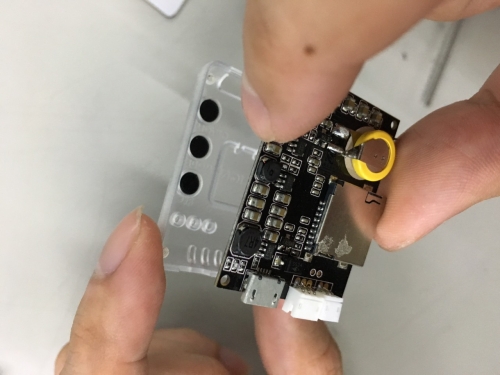

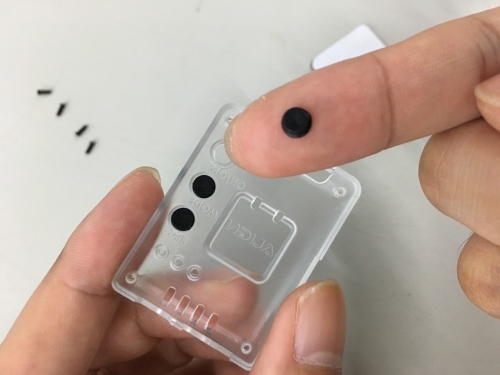

▼組裝DV-BOX前，先將按鈕放置定位，再將DV控制板裝上，鎖上螺絲固定。

檔案 2016-1-5 下午8 19 33.jpeg

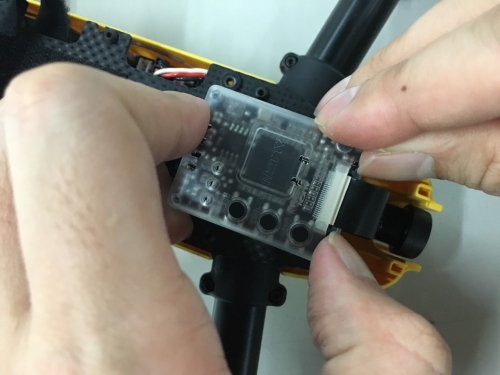

▼將組裝好的DV控制板黏回MR25上，DV-BOX底部有定位凹槽，請對準伺服器固定板裝上。

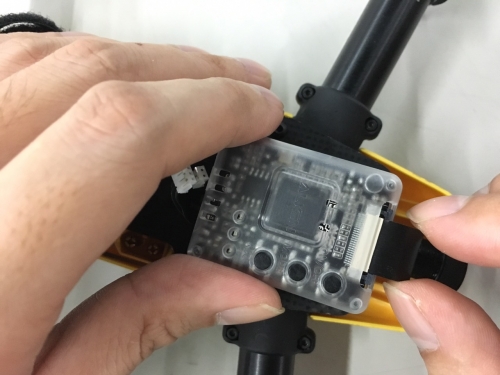

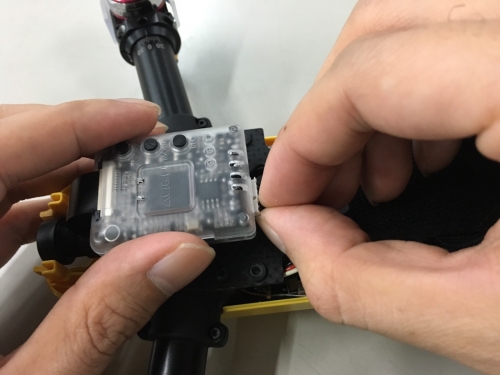

▼將DV排線裝回，然後卡扣押回到定位。最後再將3 pin與2 pin接頭接回即大功告成。
