標題: 伺服器中立點設置和十字盤水平調整. [打印本頁]

---

作者: 瘋的季節    時間: 2021-8-4 10:59
標題: 伺服器中立點設置和十字盤水平調整.


  剛買了450L連A10控的套裝機到了, 組裝了尾組件開心試飛, 不料出現雙槳問題, 只好乖乖的再調整一下螺距, 經檢查螺距才知高位和低位角度相差有3度, 在首次試飛時機子在停懸很平穩, 所以初步只調整主旋翼連桿組, 但怎調都調不到高低位對稱及中立點0度(連桿已調到最短沒得再短, 中位還是大約在正2度), 原機來的時候停懸水平真的不錯說,但螺距調不好所以為有進入下一步........ 伺服器跟十字盤水平重設, 順便換了一組金屬主旋頭組, 重調時發覺伺服器中立點高了所以怎調都調不好, 經重設伺服和十字盤後, 螺距順利調到在中立點0度時高低點對稱.
以下是用來調整伺機器水平的方法大家参考指教.


先把電子水平儀裝在可調整高低的腳架上.

調整機體底部至水平作調整伺服器中位的基準.

升高電子水平儀至伺服器以調校陀臂水平.

這裡是陀臀調整至90度後在90度時十字盤底部水平至馬達頂部.

---

作者: lliu0130    時間: 2021-8-6 09:36
請問, 所以最後是調了那裡, 才可以?

---

作者: 瘋的季節    時間: 2021-8-6 10:46
最後是重設了伺服器搖臂調回中位90度和調校十字盤水平, 十字盤連杆保持原裝來的長度, 調伺服器方式是用水平儀先設好一個搖臂以作基準再用十字盤校正器調整十字盤, 完成後螺距便可以調校至正常螺距和解決了雙槳問題.

---

作者: lliu0130    時間: 2021-8-6 11:23

瘋的季節 發表於 2021-8-6 10:46
最後是重設了伺服器搖臂調回中位90度和調校十字盤水平, 十字盤連杆保持原裝來的長度, 調伺服器方式是用水平 ...

讚! 水...

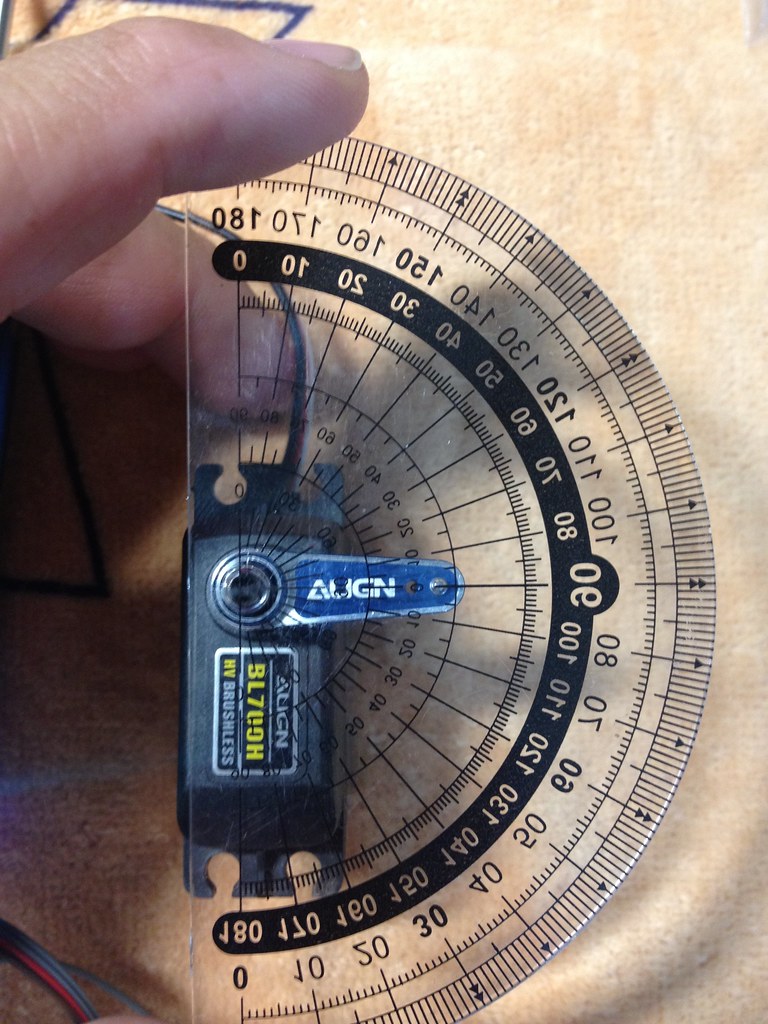

有關伺服器舵臂水平, 個人是在伺服器上機前, 配合量角器, 把三個 CCPM 舵機全都調到 90度, 這方式也不錯.

---

作者: 瘋的季節    時間: 2021-8-6 11:44
這樣其實是比較大工程 , 用這水平儀是順道量度十字盤底部跟馬達頂的差距. (說明書上有這個參考數值)

---
