標題: 450 SPORT + DS520 安裝方式 [打印本頁]

作者: jiajeong 時間: 2011-4-7 18:18
標題: 450 SPORT + DS520 安裝方式
請問各位前輩
小弟欲將SPORT 換上DS520

目前是使用SPORT 原本的

在搭配上

來安裝, 不知有沒有大大也是這樣安裝的呢? 有安裝的圖片可以供小弟我參考

因小弟我的裝好後總覺得尾滑套走到左右死點時, 前面的伺服機的舵角片會拉著鋼絲,
仔細觀察鋼絲, 似乎會有點往下扯, 並不能很平順的讓鋼絲走的行程呈現一直線

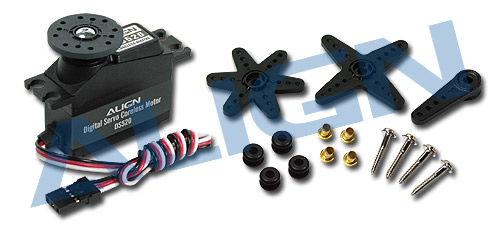

舵角片目前是使用如下圖左邊算來第一個, 有六個位置可以鎖的那片

手邊目前沒有相機, 晚點在補上相片, 希望有好心的大大可以指導一下該如何安裝, 可以
比較不會被干涉到, 感謝各位

[ 本帖最後由 jiajeong 於 2011-4-7 18:19 編輯 ]

作者: cmp0213 時間: 2011-4-7 19:37
可以試試看更換為下列 SE V2 的金屬尾伺服器座組 HS1250-84, 只是原來的會浪費閒置

http://shop.align.com.tw/product_info.php?cPath=22_72_87&products_id=1582

作者: 葉翰霖 時間: 2011-4-7 19:47
直上V2雙孔就對了+1
舊的只會浪費一支，拿一支來鎖在尾管固定座前面，皮帶才不會把尾管拉進去............

作者: jiajeong 時間: 2011-4-7 20:33
小弟現在遇到的狀況如下
在尾舵中立點還OK

滑套右邊極限也OK , 尾伺服拉桿不會有太多變形

滑套在左邊的極限問題就來了, 伺服機拉桿就有點彎彎

這張比較明顯

左邊極限

另外會選擇用卡崩的伺服器固定座,是考慮到摔機時, 可以減低伺服器鎖點斷掉的機率
只是現在要怎麼裝才裝的順~就是最大的疑惑了~

還是懇請各位指點一下小弟了~感激不盡

作者: REX0168 時間: 2011-4-7 20:42
第二張照片應是舵片中立點位置,你的舵片位置錯誤~

作者: 葉翰霖 時間: 2011-4-7 21:17
Limits沒設定，用碳纖維拉桿吧，中立點沒抓好喔，卡夢座炸機時容易被扯斷喔！比ds520外殼還貴

作者: cmp0213 時間: 2011-4-7 22:06
正如 5樓所說的一樣 ,你第一張圖當中立點時尾伺服器的舵片需為90度垂直,如下圖紅圈所示,
請在中立點時拆開尾伺服器舵片螺絲將球頭位置調到垂直90度,應可以改善

作者: jiajeong 時間: 2011-4-7 22:11

原帖由 葉翰霖 於 2011-4-7 21:17 發表
Limits沒設定，用碳纖維拉桿吧，中立點沒抓好喔，卡夢座炸機時容易被扯斷喔！比ds520外殼還貴

TO.翰霖
Limits設定是指搖控器還是陀螺儀上面呢?
我是有設定GP750上的左右極限,這樣可行呼?

TO.REX0168
舵片中立點位置, 是指要像安裝DS420 一樣~舵片要是垂直90度嗎?
不過弄成90度的位置, 伺服器拉桿會變成太長, 動作會不對@@

以圖二當做例子~當舵片與拉桿成90度時,尾巴的滑套已經不是在中間了,
伺服拉桿的螺牙也都鎖到底了, 似乎拉桿太長?

還懇請各位指導~感激不盡

[ 本帖最後由 jiajeong 於 2011-4-7 22:18 編輯 ]

作者: cmp0213 時間: 2011-4-7 22:21
舵片中立點位置, 是指要像安裝DS420 一樣~舵片要是垂直90度嗎?
不過弄成90度的位置, 伺服器拉桿會變成太長, 動作會不對@@

代為回答一下這個問題,請將 DS520尾舵機轉向 180度,舵片是靠近機頭這邊就能解決了,然後再將舵片在中立點調成90度就好了

作者: SIMONWANG98 時間: 2011-4-7 22:45
標題: 回復 4# 的帖子
不知是照片呈現的角度問題，還是我老眼昏花，你的文字說明與照片不太一致。
第1張照片你說：在尾舵中立點還ＯＫ...
Ans：看起來比較像是尾伺服在拉拉桿，只是角度不足。
第2張照片你說：滑套右邊極限也OK , 尾伺服拉桿不會有太多變形...
Ans：看起來比較像尾舵在中立點。
第３張照片你說：滑套在左邊的極限問題就來了, 伺服機拉桿就有點彎彎...
Ans：看起來比較像尾伺服在拉拉桿，只是角度太多了。
綜整照片的結論：尾伺服只見拉的動作沒有推的動作。
建議處理方式：
1. 先鬆掉尾伺服機固定螺絲。
2. 插上電池聽到伺服機動一下的聲音（表示伺服機已在中立點）。
3. 移動伺服機位置讓尾旋翼呈現零度（兩片尾旋翼內摺呈現水平位置）。
4. 固定伺服機。
5. 調整GYRO(GP780)第４顆燈limit值。（第３張照片看起來像是limit直調太大）
以上個人調機的經驗提供參考。

作者: jiajeong 時間: 2011-4-8 00:19

原帖由 SIMONWANG98 於 2011-4-7 22:45 發表
不知是照片呈現的角度問題，還是我老眼昏花，你的文字說明與照片不太一致。
第1張照片你說：在尾舵中立點還ＯＫ...
Ans：看起來比較像是尾伺服在拉拉桿，只是角度不足。
第2張照片你說：滑套右邊極限也OK , 尾伺服 ...

抱歉. 應該是小弟辭拙沒敘述清楚..應該是說第一張照片的滑套是在中間..然後伺服舵角片卻不是與拉桿成90度
應該是我一開始就沒把舵角片裝在與拉桿成90度的位置才會有這樣的錯覺..

不過您所提到的
""5. 調整GYRO(GP780)第４顆燈limit值。（第３張照片看起來像是limit直調太大）""
limit 是該要設定在多大範圍呢? 我現在是設定在第四顆燈亮時.滑套可以滑到最左跟最右然後不會頂到

還是先謝謝您熱些的解答..

作者: 陳小宏 時間: 2011-4-8 00:43
我也覺得伺服器轉向就可以解決了.而且一看就知你的伺服沒在中立點...先轉向好再讓伺服到中立點接著尾舵也到中立點再鎖緊伺服固定座...試看看吧...

[ 本帖最後由陳小宏於 2011-4-8 00:46 編輯 ]

作者: cmp0213 時間: 2011-4-8 10:24
借用一下鳥哥的 500組裝圖片,再補充說明一下,中立點及90度的調整

一. 要解決連桿過長的問題可將連桿頭多轉幾圈可縮短連桿長度,
或是將尾伺服器轉向 180度如圖片的裝法,
舵片是靠近機身這邊然後再調整金屬尾伺服器座的位置就可以

二. 中立點及90度調整
1. 先將尾伺服器上連桿及舵片拆下,打開遙控器,然後機子接上電池,
   約靜待10秒後,尾伺服器已在中立點位置了,拔掉電池關遙控器,

2. 裝上舵片使球頭盡量如圖上呈現90度位置,鎖上舵片螺絲,
   需注意不要讓舵片因鎖螺絲轉動而不呈90度,若有動到再通電重覆一次 1 的動作

3. 鬆開金屬尾伺服器座鎖尾管螺絲,裝上連桿至尾舵片,
   然後調整金屬尾伺服器座位置讓滑套位置在中立點,
   並且連桿是一直線,再將金屬尾伺服器座螺絲鎖緊

經過以上調整已將尾伺服器中立點及滑套中立點及舵片的90度調整完畢

三. Limits設定,是在做完以上調整後,通電後撥動遙控器,若滑套左右會碰壁或不足,
再調整GYRO(GP780)第４顆燈limit值就可以了

以上調整參考看看!

作者: jiajeong 時間: 2011-4-8 12:02

原帖由 cmp0213 於 2011-4-8 10:24 發表
借用一下鳥哥的 500組裝圖片,再補充說明一下,中立點及90度的調整
79021

一. 要解決連桿過長的問題可將連桿頭多轉幾圈可縮短連桿長度,
或是將尾伺服器轉向 180度如圖片的裝法,
舵片是靠近機身這邊然後再 ...

太感謝您的圖文講解了...小弟試看看...成功了再來與大家分享..
謝謝

作者: carlos 時間: 2011-4-8 12:16
沒錯就是眾位大大所述的。
1、中立點沒設好。
2、伺服機轉180度安裝，解決連桿過長的問題。
3、陀螺儀設定左右最大行程。
4、安裝完成後注意陀螺儀、伺服機修正方向，陀螺儀正逆轉要設對，不然試機時，可是像發了瘋的陀螺。

小弟上週才安裝過。

作者: jiajeong 時間: 2011-4-8 13:02

原帖由 carlos 於 2011-4-8 12:16 發表
沒錯就是眾位大大所述的。
1、中立點沒設好。
2、伺服機轉180度安裝，解決連桿過長的問題。
3、陀螺儀設定左右最大行程。
4、安裝完成後注意陀螺儀、伺服機修正方向，陀螺儀正逆轉要設對，不然試機時，可是像發了 ...

不知道大大您上週所安裝的是否也是450SPORT + DS520 呢?
舵角片該用圓盤狀的呢? 還是有六隻角的那個舵角片呢?

先謝謝您了

作者: carlos 時間: 2011-4-8 13:44

原帖由 jiajeong 於 2011-4-8 13:02 發表

不知道大大您上週所安裝的是否也是450SPORT + DS520 呢?
舵角片該用圓盤狀的呢? 還是有六隻角的那個舵角片呢?

先謝謝您了

是的，我延用sports原有的固定座、用圓盤狀舵片。
六角的應該也行，以ds520的扭力安裝在最內孔應該可以搞定。
如果不行再往外移至第二孔。

作者: evo0925 時間: 2011-4-8 17:16
有大大可以提供250 裝520尾伺服的方式嗎
或者該如何安裝比較妥當?重量需如何排解

作者: asd123 時間: 2011-4-8 17:39
問大大一個問題~~~~
今天拿回DS520結果裝上去為什麼不會動??
各位大大有沒有這個經驗!!

作者: carlos 時間: 2011-4-8 17:46

原帖由 evo0925 於 2011-4-8 17:16 發表
有大大可以提供250 裝520尾伺服的方式嗎
或者該如何安裝比較妥當?重量需如何排解

250裝420就很夠用了，520太大顆了吧。

作者: jiajeong 時間: 2011-4-8 18:57
感謝各位的指導,

小弟已經組裝完畢了,測試也OK, 待明日風小一點再來調整感度, 附上組裝圖片供將來有新同學可以參考
從三個角度看安裝的樣子

滑套右邊的極限

滑套在右邊極限, 舵角片的行程位置

滑套左邊的極限

滑套在左邊極限, 舵角片的行程位置

驗明証身 DS-520

有貼上QC PASS 貼紙, 使用安心

心得. 最後還是用已經買回來的500伺服機座來轉接, 沒有再去買過450SE V2 的兩孔尾伺服機座來使用
不知道這樣可不可以減低尾部被砍到時的損傷程度, 有點類似用那卡崩的伺服機座當作個
潰縮的空間, 這樣就比較不用為了尾伺服本體上的鎖點斷裂而要拆裝整個殼子,
雖然不知道這個構想會不會是多餘的

作者: REX0168 時間: 2011-4-8 22:48
這樣就對了! 尾伺服器是可調整移動的,但中立點舵片的位置是必要條件,勿動!

作者: SIMONWANG98 時間: 2011-4-8 23:16
標題: 回復 11# 的帖子
1. Limits設定,是在做完中立點位置調整之後,通電後先往左撥動RUD遙桿,讓滑套推到底就放手，若續按會有過度推拉情形發生。
2. 目前看照片分析是DS520比DS420長，所以造成過度擠壓拉桿，只要將DS520轉向180度，既照片1，2，3呈現字體ALIGN及 DS520是要反的(軸心是靠機身不是靠機尾)這樣拉桿就不會太長。
3. 應該處理完(2)項就能解決你的問題了，(1)項只是回應你提的問題。

作者: hdchiu 時間: 2011-4-23 11:05

原帖由 carlos 於 2011-4-8 17:46 發表

250裝420就很夠用了，520太大顆了吧。

雖然大顆,但520的效果比較好(感覺上!!~~)
小弟是250裝520...呵..改天貼圖上來..真的給它有點大顆..呵

作者: SIMONWANG98 時間: 2011-4-23 23:44
標題: 回復 24# 的帖子
請問大大250裝520會不會明顯尾重頭輕？？？

停懸會不會一直後移動！升降舵機是否須微調往上推！

作者: evo0925 時間: 2011-4-25 07:50
標題: 回復 24# 的帖子
請問hdchiu大
你的250裝上DS520 會不會起飛時有抖動或擺尾動作呢?
感度最大可以調多少?
安裝方面有需要注意或不同地方嗎或者需購入什麼零件
你不是要貼圖嗎?期待你的貼圖喔

作者: hdchiu 時間: 2011-5-2 11:42

原帖由 evo0925 於 2011-4-25 07:50 發表
請問hdchiu大
你的250裝上DS520 會不會起飛時有抖動或擺尾動作呢?
感度最大可以調多少?
安裝方面有需要注意或不同地方嗎或者需購入什麼零件
你不是要貼圖嗎?期待你的貼圖喔

上週玩到250摔了~~亂亂飛.俯衝..結果拉太慢...摔了!~~
尾管都歪了..橫軸還斷了，槳飛出來...結果換了尾管，主軸，橫軸，十字盤導盤組(居然也斷了)..真的摔的不輕!~~
不過..我都換好了..呵..還在書房裏試飛(我真勇敢...)..呵..居然還沒有雙槳...更換成功..
裝上DS520..確實有比較好一點..尾巴有時還是有一點抖動..說實在的,我也找不到原因..整台250..在關油門時.槳旋轉到停,都很穩..沒有抖動..
在飛行時..還是有一點抖動,我也找不到原因..至於感度..說實在的,我並不太會調那些東西..我都亂亂調..呵
等今天下班回家..再拍照.傳上來..最近才把接收..換成wk-2801pro的接收(RX-2801)..這樣就可以用2.4G的wk-2801pro來遙控..以前用72Mhz的.都有一條天線在那.
但主要是..我450與250共用遙控器.而450放在學校飛..250與4G6S..在房間練停懸或是在庭院亂亂飛..把250換接收後,就可以跟4G6S共用同一個遙控器
不用帶來帶去了...

[ 本帖最後由 hdchiu 於 2011-5-2 22:54 編輯 ]
